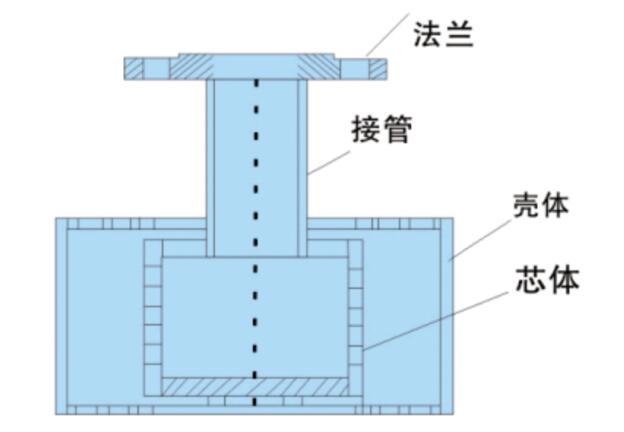

DLHX消聲加熱器結構形式如下圖，采用全不銹鋼結構。內芯壁上斜孔為偏心、向上頃斜形式，蒸汽從斜孔中噴出，推動水在殼體內盤旋上升旋轉。一方面蒸汽汽水混合效果大大提高，另一方面，旋轉水流可更好地吸收蒸汽動能，減少噪聲；同時，被加熱的水不斷從殼體表面引出，帶動加熱器周?chē)乃鲃?dòng)，加熱水箱中的水。
